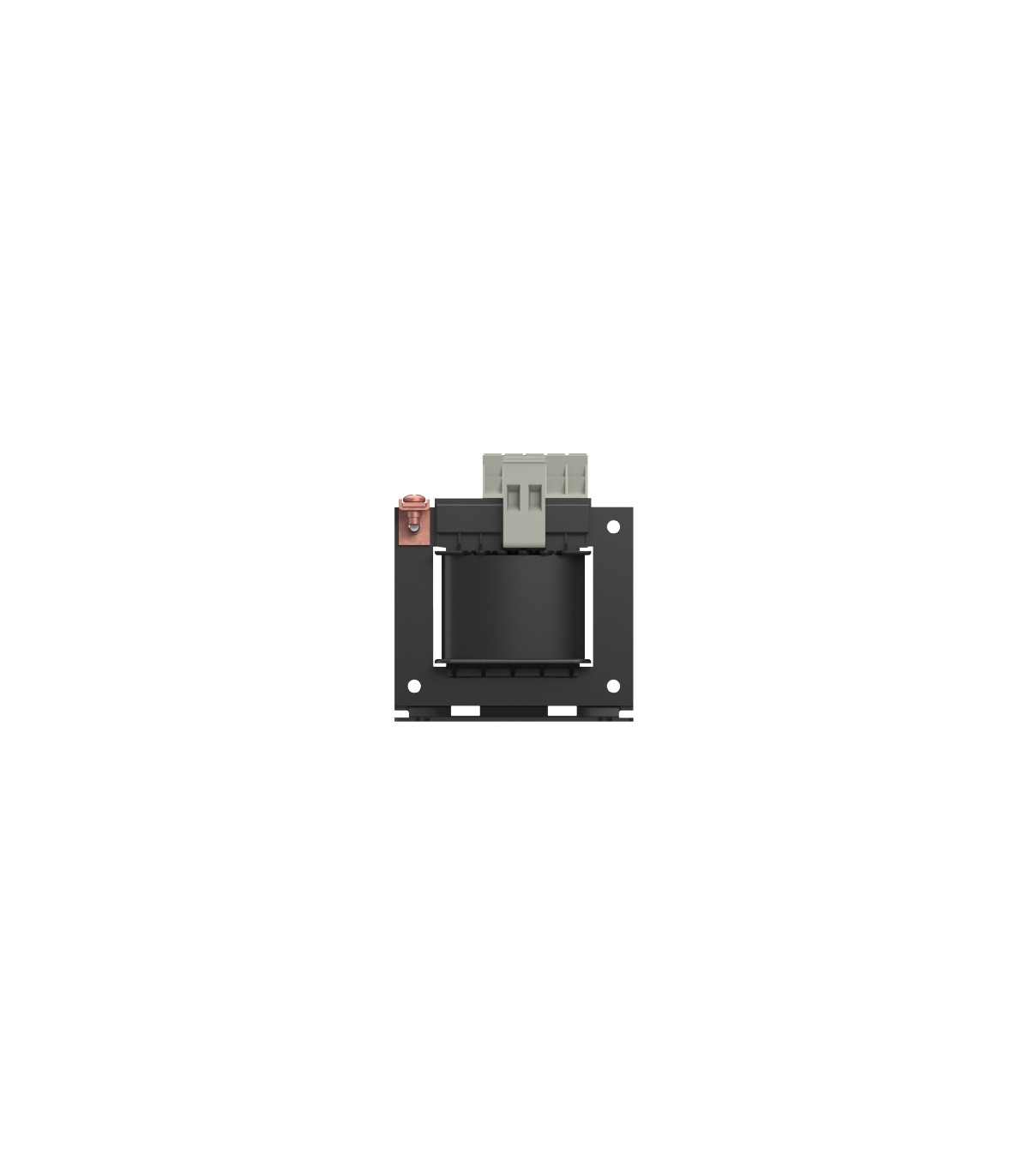

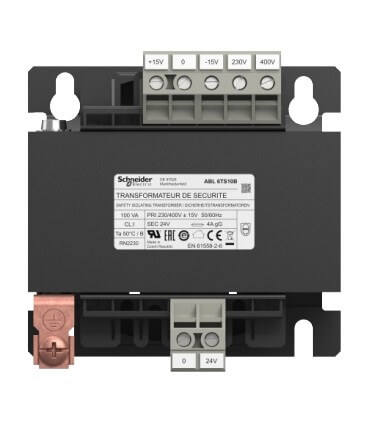

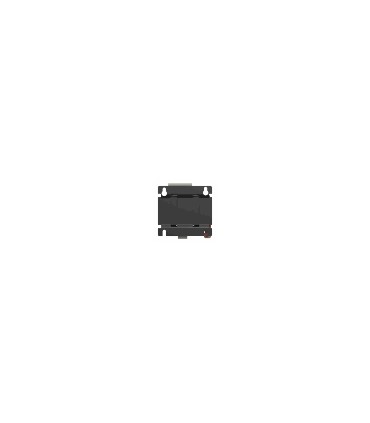

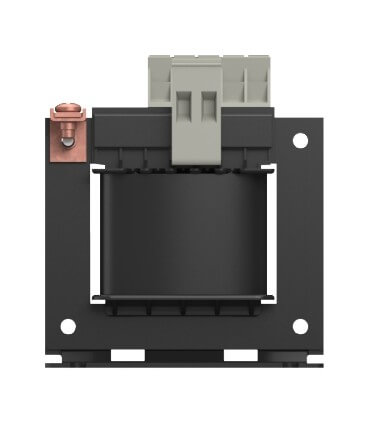

Schneider Electric Phaseo - transformateur de tension - 230..400V - 1x24V - 100VA
Description
Ce transformateur ABL6 100VA est conçu pour alimenter vos circuits de commande à partir du circuit d’alimentation monophasé ou triphasé principal de votre application sans avoir à recourir à des unités d’alimentation dédiées. Il offre un moyen économique d’alimenter chaque charge consommatrice de façon individuelle ou par groupes de charges au sein d’applications comme dans le secteur minier et du raffinage .
Spécifications
Principales
Gamme de produit : Modicon Transformer Optimise
Type de produit ou équipement : Transformateur de sécurité et d'isolement
Puissance nominale en VA : 100 VA
Tension d'entrée : 230 V CA monophasé, raccordement(s): N-L1 400 V CA phase phase, raccordement(s): L1-L2
Tension de sortie : 24 V CA
Enroulement secondaire : Unique
Couvercle de protection : Sans
Température ambiante de fonctionnement : -20…50 °C
Complémentaires
Limites de la tension d'entrée : 207...253 V 360...440 V
Limites de fréquence réseau : 47…63 Hz
Tolérance de la tension d'entrée : +/- 15 V
Rendement : 86 %
puissance dissipée en (W) : 16,3 W
surtension durable en sortie : 9 % (pas de charge, sous tension)
Chute de tension max à charge nominale : 0 %
Pertes à vide (sans tolérance) : 7,1 W
Tension de court-circuit : 7,86 %
Type de protection en sortie : Contre la surtension, protection technologie: avec fusibles de protection supp ou disjoncteurs dans Sélection de protection Contre la surtension, protection technologie: avec fusibles de protection supp ou disjoncteurs dans Sélection de protection Thermique, protection technologie: avec fusibles de protection supp ou disjoncteurs dans Sélection de protection
Raccordement : For connexion entrée: bornes de type vis, connexion capacité: 5 x 4 mm² AWG 11 For branchement à la terre de l'entrée: bornes de type vis, connexion capacité: 1 x 4 mm² AWG 11 For connexion sortie: bornes de type vis, connexion capacité: 2 x 4 mm² AWG 11
Marquage : scheider
Mode de fixation : Par 4 vis (diamètre: 4,8 mm sur panneau vertical, position de fonctionnement: horizontale Par 4 vis (diamètre: 4,8 mm sur panneau vertical, position de fonctionnement: vertical Par clips (avec platine de montage) sur 35 mm DIN rail symétrique Par 4 vis (diamètre: 4,8 mm sur panneau horizontal avec réduction de charge à 90 %
Altitude de fonctionnement : 3000 m
Classe d'isolation électrique : Classe B
Largeur : 84,0 mm
Hauteur : 87,0 mm
Profondeur : 95,0 mm
Poids du produit : 2,05 kg
Environnement
Certifications du produit : UR EAC DNV-GL
Normes : UL 506
Degré de protection IP : IP20
Caractéristique d'environnement : Sécurité conformant to CEI 62041 Sécurité conformant to EN 61558-1 Sécurité conformant to EN 61558-2-6
Traitement de protection : TC
Température ambiante de stockage : -40…80 °C
Catégorie de surtension : Classe I conformant to VDE 0106-1
Tenue diélectrique : 2000 V entre enroulement et terre 4000 V entre primaire et secondaire
EAN : 3389110585803
